استاندارد کابل مخابراتی| ۷ نکته طلایی برای انتخاب و نصب حرفه‌ای!

موضوع	توضیح	اهمیت در پروژه‌ها
ساختار کابل	زوجی، ژله‌فیلد، فویل‌دار، فیبر نوری	انتخاب صحیح ساختار متناسب با محیط نصب
جنس هادی و عایق	مس نرم، PVC، PE	افزایش عمر کابل و کاهش نویزپذیری
رنگ‌بندی استاندارد	ترکیب ۵ رنگ اصلی و ۵ مکمل	شناسایی دقیق زوج‌ها در پروژه‌های بزرگ
ویژگی‌های الکتریکی	مقاومت، ظرفیت خازنی، عایق	تضمین انتقال داده و صوت بدون اختلال
نصب و نگهداری	خمش، فاصله از برق، رطوبت	جلوگیری از خرابی و افزایش طول عمر سیستم
تفاوت کابل مخابراتی و شبکه	تفاوت ساختار و کاربرد	جلوگیری از اشتباه در انتخاب کابل
تست و کنترل کیفیت	تست‌های حرارتی، رطوبتی و عایقی	اطمینان از کیفیت و دریافت تأییدیه استاندارد

اگر قرار است در پروژه‌ای کابل مخابراتی نصب کنید، ابتدا باید بدانید کدام استانداردها برای آن فضا مناسب است؛ مثلاً در فضای داخلی، کابل PVC ساده کافی‌ست، اما در محیط‌های مرطوب یا خاک‌برداری‌شده، باید به سراغ کابل‌های ژله‌فیلد یا با روکش PE بروید. فراموش نکنید که مقاومت هادی، جنس عایق، تعداد زوج‌ها و حتی رنگ‌بندی آن‌ها در استاندارد مشخص شده و هر گونه انحراف از آن می‌تواند کیفیت ارتباط را مختل کند. پیش از خرید کابل، حتماً مهر استاندارد روی بدنه، مقاومت الکتریکی مجاز در هر کیلومتر، و رنگ‌بندی مشخص زوج‌ها را بررسی کنید. در نصب نیز رعایت حداقل شعاع خمش، دوری از مسیر برق فشار قوی و محافظت در برابر رطوبت، از اصول اجتناب‌ناپذیر هستند. در ادامه بیشتر با استاندارد کابل مخابراتی آشنا می شویم.

تعریف کابل مخابراتی و نقش آن در شبکه

کابل مخابراتی در ساده‌ترین تعریف، مجموعه‌ای از سیم‌های زوج‌شده یا تک‌سیم است که وظیفه انتقال داده‌ها، صوت و سیگنال‌های کنترلی را دارد. این کابل‌ها عمدتاً در تلفن ثابت، سیستم‌های مخابراتی شهری و روستایی، مراکز دیتا، تابلوهای برق و حتی در برخی از کاربردهای صنعتی مورد استفاده قرار می‌گیرند.

همچنین در وبسایت پاناتل درباره تاثیر کیفیت کابل شبکه بر عملکرد شبکه ذکر شده:

سرعت انتقال داده: کابل‌های با کیفیت بالا معمولاً از مواد بهتری ساخته می‌شوند و می‌توانند سرعت انتقال داده‌ها را به میزان قابل‌توجهی افزایش دهند. این امر به‌ویژه در شبکه‌هایی با ترافیک سنگین و نیازمند به تبادل سریع داده‌ها، مانند شبکه‌های شرکتی یا مراکز داده، اهمیت بسیاری دارد.

بر خلاف کابل‌های برق که هدف اصلی‌شان انتقال انرژی است، کابل‌های مخابراتی باید به شکلی طراحی شوند که حداقل نویز، نشت سیگنال و تداخل الکترومغناطیسی را داشته باشند. اینجاست که استانداردهای بین‌المللی و ملی وارد عمل می‌شوند تا تضمین کنند که کابل مورد استفاده، نه‌تنها عملکرد مطلوبی دارد بلکه در طول زمان نیز کیفیت خود را حفظ می‌کند.

انواع کابل‌های مخابراتی بر اساس ساختار

در حوزه مخابرات، کابل‌ها را می‌توان بر اساس ساختار به چند گروه اصلی تقسیم کرد. رایج‌ترین نوع آن‌ها کابل‌های زوجی یا کابل‌های زوج به هم تابیده (Twisted Pair) هستند که بیشترین کاربرد را در خطوط تلفن ثابت و شبکه‌های مخابراتی دارند. این کابل‌ها دارای دو رشته سیم هستند که به‌صورت مارپیچ به دور هم تابیده شده‌اند تا مقاومت بیشتری در برابر نویز از خود نشان دهند.

کابل‌های ژله‌فیلد (Filled Cable) نوعی دیگر از کابل‌های مخابراتی هستند که داخل آن‌ها با مواد ژل‌مانندی پر شده تا از نفوذ رطوبت جلوگیری شود. این نوع کابل‌ها بیشتر برای کاربری در محیط‌های مرطوب و خارج از ساختمان به‌کار می‌روند.

نوع سوم، کابل‌های مخابراتی فویلدار یا شیلددار هستند که دور رشته سیم‌ها لایه‌ای از فویل یا شیلد قرار دارد. این کابل‌ها در محیط‌هایی با نویز بالا، مانند کارخانجات و مراکز صنعتی مورد استفاده قرار می‌گیرند.

در نهایت کابل‌های فیبر نوری نیز، گرچه ساختار متفاوتی دارند، اما در زمره کابل‌های مخابراتی طبقه‌بندی می‌شوند. این کابل‌ها با استفاده از نور و نه الکتریسیته، داده‌ها را با سرعت بسیار بالا منتقل می‌کنند.



جنس هادی و عایق کابل‌های مخابراتی

در استانداردهای کابل مخابراتی، به طور مشخص جنس هادی و عایق تعریف شده است. معمولاً هادی‌ها از جنس مس نرم آنیل‌شده تولید می‌شوند که رسانایی بالایی دارند و در برابر شکستگی و خوردگی مقاوم هستند. در برخی مدل‌ها از آلومینیوم یا مس قلع‌اندود نیز استفاده می‌شود که البته کاربرد محدودتری دارند.

برای عایق‌کاری، از موادی نظیر پلی‌اتیلن (PE)، پلی‌وینیل کلراید (PVC) و گاهی فوم پلی‌اتیلن استفاده می‌شود. نوع عایق بسته به محل نصب کابل (داخل ساختمان، فضای باز، دفن‌شده، یا کانال‌کشی) انتخاب می‌شود. مثلاً در محیط‌های خارجی که کابل در معرض اشعه فرابنفش خورشید قرار دارد، استفاده از عایق مقاوم به UV مانند PE ترجیح داده می‌شود.

رنگ‌بندی استاندارد در کابل‌های مخابراتی

یکی از موارد مهم در کابل مخابراتی، استاندارد رنگ‌بندی زوج سیم‌هاست. در کابل‌های مخابراتی معمولاً تعداد زیادی زوج سیم در کنار هم قرار می‌گیرند و بدون یک سیستم رنگ‌بندی مشخص، شناسایی آن‌ها عملاً غیرممکن می‌شود.

در استاندارد رایج ایرانی و بین‌المللی، هر زوج شامل دو رنگ اصلی و مکمل است. معمولاً رنگ‌های اصلی شامل سفید، قرمز، مشکی، زرد و بنفش هستند و رنگ‌های مکمل نیز آبی، نارنجی، سبز، قهوه‌ای و خاکستری را شامل می‌شوند. با ترکیب این دو دسته رنگ، می‌توان تا ۲۵ زوج سیم را شناسایی کرد. برای کابل‌های با ظرفیت بیشتر، دسته‌بندی رنگ‌ها در گروه‌های ۲۵ زوجی تکرار می‌شود اما با تفاوت در لایه میانی یا نخ مشخصه.



ویژگی‌های الکتریکی استاندارد کابل مخابراتی

یکی از اصلی‌ترین مواردی که در استاندارد کابل‌های مخابراتی مورد تأکید قرار می‌گیرد، ویژگی‌های الکتریکی نظیر مقاومت، ظرفیت خازنی و مقاومت عایقی است. برای مثال، مقاومت هادی برای هر کیلومتر کابل نباید از مقدار مشخصی تجاوز کند. در کابل‌های مسی این مقدار حدود ۹٫۵ اهم بر کیلومتر است.

همچنین ظرفیت خازنی بین زوج سیم‌ها، به ویژه در کاربردهای انتقال دیتا، اهمیت زیادی دارد. ظرفیت خازنی زیاد می‌تواند باعث افت کیفیت سیگنال شود. مقدار استاندارد آن معمولاً حدود ۵۲ نانوفاراد بر کیلومتر در نظر گرفته می‌شود.

مقاومت عایقی نیز باید به‌حدی باشد که جریان‌های نشت به حداقل برسد. برای این منظور، در استانداردها مشخص شده است که مقاومت عایقی باید حداقل ۵۰۰۰ مگااهم در هر کیلومتر در دمای ۲۰ درجه سانتی‌گراد باشد.

استانداردهای بین‌المللی و ملی کابل مخابراتی

از مهم‌ترین مراجع بین‌المللی که در حوزه استاندارد کابل مخابراتی فعالیت دارند، می‌توان به سازمان IEC (کمیسیون بین‌المللی الکتروتکنیک)، ITU (اتحادیه بین‌المللی مخابرات) و ANSI/TIA اشاره کرد. این نهادها مشخصات کامل فنی، شرایط تست، مقاومت‌ها، ابعاد و سایر پارامترهای لازم برای تولید کابل را تدوین می‌کنند.

در ایران نیز سازمان ملی استاندارد، مقررات ویژه‌ای برای کابل‌های مخابراتی در نظر گرفته که با نام استاندارد ISIRI منتشر می‌شود. برای نمونه، استاندارد ۱۱۵۱ ایران یکی از پرکاربردترین استانداردهای کابل تلفن در پروژه‌های ساختمانی و مخابراتی کشور به شمار می‌رود.

تست و کنترل کیفیت کابل‌های مخابراتی

کابل‌های مخابراتی برای آنکه بتوانند تأییدیه استاندارد دریافت کنند، باید از فیلترهای مختلف تست عبور کنند. این تست‌ها شامل بررسی مقاومت هادی، بررسی یکنواختی قطر سیم، تست خمش، تست کشش، تست حرارتی، تست مقاومت در برابر شعله، تست رطوبت و تست مقاومت عایق می‌شود. در صورتی که کابل در همه این آزمایش‌ها موفق عمل کند، گواهی استاندارد به آن تعلق می‌گیرد.

در پروژه‌های اجرایی نیز، مهندسان ناظر موظفند پیش از نصب کابل‌ها، مشخصات آن را با برگه‌های استاندارد مطابقت دهند و از وجود مهر استاندارد روی بدنه کابل اطمینان حاصل کنند. در غیر این صورت، استفاده از کابل غیراستاندارد می‌تواند هزینه‌های زیادی در آینده برای نگهداری و تعمیرات ایجاد کند.

طول عمر، شرایط نگهداری و نکات نصب

کابل‌های مخابراتی در صورتی که مطابق استاندارد تولید شده باشند و به‌درستی نصب شوند، طول عمری بین ۱۵ تا ۳۰ سال خواهند داشت. با این حال، عوامل محیطی نظیر رطوبت، تابش مستقیم آفتاب، تغییرات دمایی شدید و خوردگی می‌توانند این طول عمر را کاهش دهند.

در زمان نصب باید نکاتی مانند حداقل شعاع خمش، عدم اعمال کشش بیش از حد، استفاده از بست‌های مناسب، دوری از منابع الکترومغناطیسی و رعایت عمق مناسب دفن در زمین لحاظ شود. استفاده از داکت، کانال یا لوله‌های محافظ در مکان‌های حساس و صنعتی نیز توصیه می‌شود.

معرفی استانداردهای کابل مخابراتی پرکاربرد در ایران

در کشور ما، برای تضمین کیفیت و سازگاری کابل‌های مخابراتی با شرایط اقلیمی و الزامات فنی، چندین استاندارد ملی تعریف شده‌اند. مهم‌ترین آن‌ها، استاندارد ISIRI 1151 است که مشخصات کابل‌های تلفن با هادی مسی و عایق پی‌وی‌سی را تعیین می‌کند. این نوع کابل‌ها اغلب در سیستم‌های تلفن خانگی، مراکز سوئیچ و پروژه‌های ساختمانی کاربرد دارند.

علاوه بر آن، استاندارد ISIRI 3569 نیز برای کابل‌های چندزوجی با پوشش‌های مخصوص مقاوم در برابر عوامل محیطی استفاده می‌شود. این نوع کابل‌ها مناسب دفن مستقیم در خاک یا استفاده در شرایط رطوبت بالا هستند.

نکته مهم این است که بسیاری از استانداردهای ایرانی برگرفته یا هم‌راستا با استانداردهای بین‌المللی مانند IEC (International Electrotechnical Commission) یا ITU (International Telecommunication Union) هستند. این تطابق باعث شده کابل‌های تولید داخل نیز در بسیاری از پروژه‌های خارجی قابل رقابت باشند، به شرط رعایت دقیق مشخصات فنی.

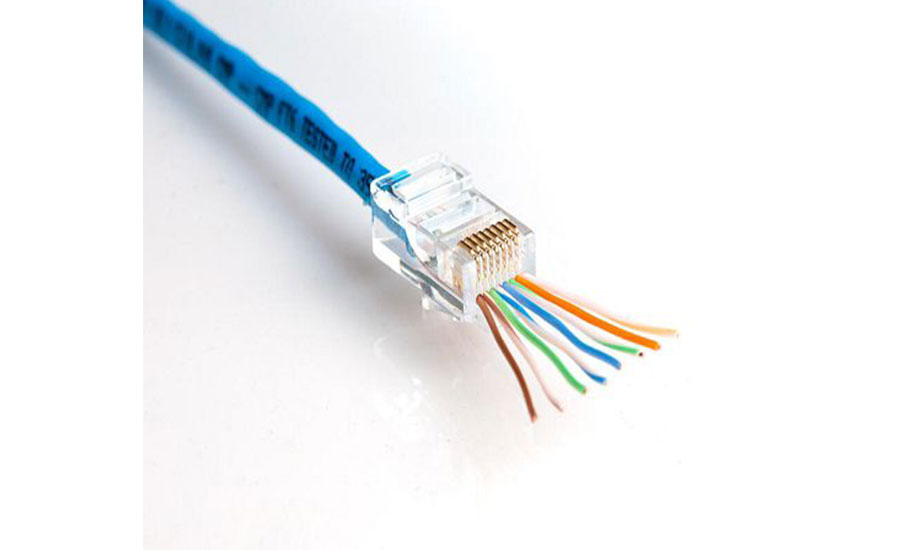

تفاوت کابل مخابراتی با کابل شبکه

با اینکه در نگاه اول ممکن است کابل‌های مخابراتی و کابل‌های شبکه ظاهری مشابه داشته باشند، اما از نظر کاربرد و ساختار تفاوت‌های زیادی دارند. کابل‌های مخابراتی اغلب برای انتقال صوت (مانند خطوط تلفن ثابت) یا سیگنال‌های ساده ارتباطی استفاده می‌شوند و معمولاً شامل زوج‌های تابیده مسی هستند که از نظر پهنای باند محدودترند.

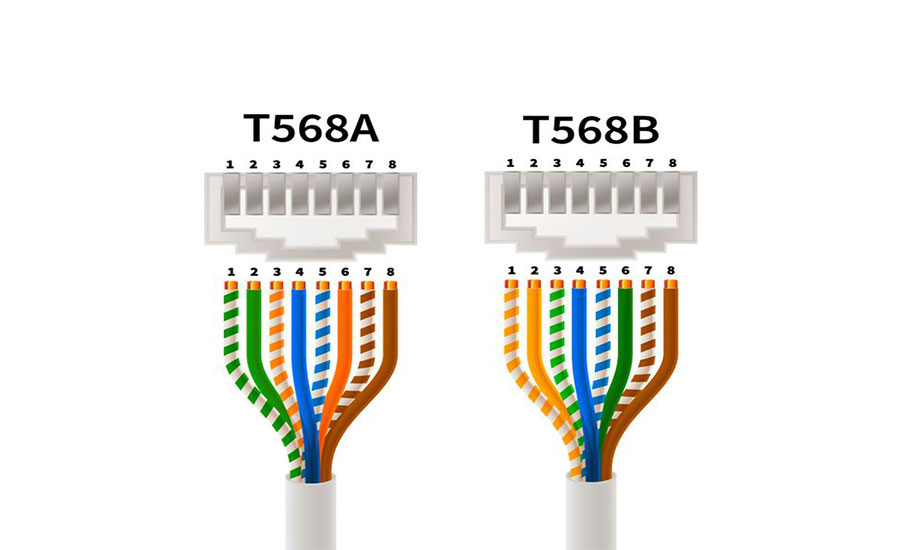

از سوی دیگر، کابل‌های شبکه مانند CAT5e، CAT6، CAT7 برای انتقال دیتا با سرعت بالا در شبکه‌های کامپیوتری طراحی شده‌اند. آن‌ها دارای پوشش‌های خاص برای کاهش تداخل الکترومغناطیسی و مقاومت در برابر نویز هستند و معمولاً از استانداردهای TIA/EIA تبعیت می‌کنند.

همچنین کابل‌های شبکه دارای ساختار دقیق‌تر و طبقه‌بندی‌های مشخصی برای سرعت، فرکانس کاری و طول مجاز انتقال داده هستند، در حالی که کابل‌های مخابراتی معمولاً ساده‌تر و برای انتقال سیگنال‌های کم‌حجم و کم‌فرکانس به کار می‌روند.

نکات مهم در خرید کابل مخابراتی استاندارد

در زمان خرید کابل مخابراتی، نکاتی وجود دارد که توجه به آن‌ها می‌تواند از بروز مشکلات در آینده جلوگیری کند. نخستین موضوع، بررسی لیبل و مشخصات فنی درج‌شده روی بدنه کابل است. اطلاعاتی مانند تعداد زوج سیم، جنس هادی، نوع عایق، ولتاژ اسمی، و مهر استاندارد باید روی کابل درج شده باشد.

دومین نکته، شناخت برند تولیدکننده و سوابق آن در بازار است. برندهای معتبر معمولاً تست‌های کنترل کیفیت را با دقت انجام می‌دهند و کابل‌های آن‌ها قابلیت اعتماد بالاتری دارند. همچنین باید به شرایط محیطی محل استفاده دقت کرد. مثلاً اگر کابل در فضای باز استفاده می‌شود، باید از نوع ژله‌فیلد یا دارای روکش مقاوم به UV باشد.

در نهایت، همیشه از فروشگاه‌های معتبر و دارای مجوز خرید کنید، چرا که در بازار کابل‌های تقلبی یا غیراستاندارد فراوان است و ممکن است ظاهر مشابهی با کابل‌های اصلی داشته باشند اما عملکرد بسیار ضعیف‌تری ارائه دهند.

اشتباهات رایج در نصب کابل مخابراتی و پیامدهای آن

یکی از رایج‌ترین اشتباهات در پروژه‌های کابل‌کشی، عدم رعایت شعاع خمش مناسب هنگام نصب است. خم‌کردن بیش‌ازحد کابل، به‌ویژه در گوشه‌ها یا هنگام عبور از داخل داکت، می‌تواند باعث آسیب داخلی به رشته‌های سیم شود که در بلندمدت به نویز و قطع ارتباط می‌انجامد.

اشتباه دیگر، نصب کابل مخابراتی در نزدیکی کابل برق یا حتی عبور آن‌ها از یک مسیر مشترک است. این کار باعث القای نویز و تداخل سیگنال می‌شود و کیفیت انتقال را به شدت کاهش می‌دهد. همچنین، استفاده نکردن از داکت یا لوله محافظ در مکان‌های پرخطر یا مرطوب، خطر فرسایش، آب‌زدگی و آسیب‌دیدگی کابل را افزایش می‌دهد.

در مواردی نیز دیده شده که نصاب‌ها، کابل را مستقیماً روی زمین یا داخل کانال‌های بدون محافظ می‌کشند؛ در این صورت، هر گونه رطوبت، فشار مکانیکی یا نفوذ جوندگان می‌تواند باعث خرابی کامل شبکه شود. همه این موارد نه‌تنها هزینه نگهداری را افزایش می‌دهند، بلکه ممکن است شبکه به‌طور کامل از کار بیفتد.

بررسی استاندارد مقاومت در برابر آتش، رطوبت و UV

در برخی محیط‌ها مانند بیمارستان‌ها، مراکز داده، کارخانجات یا مناطق دارای رطوبت بالا، استفاده از کابل‌هایی با ویژگی‌های خاص مقاومتی ضروری است. خوشبختانه در استانداردهای مدرن کابل‌های مخابراتی، مشخصات دقیقی برای مقاومت در برابر آتش، رطوبت و نور خورشید (UV) تعیین شده است.

کابل‌هایی که با عنوان LSZH (Low Smoke Zero Halogen) شناخته می‌شوند، در صورت آتش‌سوزی، دود سمی و گاز هالوژن تولید نمی‌کنند و در پروژه‌های حساس الزامی هستند. این کابل‌ها نقش مهمی در ایمنی جان انسان‌ها در مواقع اضطراری دارند.

برای مقاومت در برابر رطوبت، کابل‌های ژله‌ای یا دارای روکش پلی‌اتیلن سنگین استفاده می‌شوند که مانع نفوذ آب به داخل ساختار کابل می‌شوند. همچنین در مناطق گرمسیری یا تابش‌پذیر، باید از کابل‌هایی استفاده کرد که روکش آن‌ها در برابر اشعه ماورای بنفش (UV) مقاوم است تا در طول زمان دچار شکنندگی یا تغییر خواص الکتریکی نشوند.

سوالات متداول:

1. تفاوت کابل مخابراتی با کابل شبکه چیست؟
   کابل مخابراتی بیشتر برای انتقال صوت یا سیگنال‌های ساده و کم‌فرکانس است، در حالی‌که کابل شبکه مانند CAT6 برای انتقال دیتا با سرعت بالا و فرکانس‌های بالا استفاده می‌شود.

2. بهترین نوع کابل برای محیط‌های مرطوب چیست؟
   کابل ژله‌فیلد یا دارای روکش PE بهترین گزینه برای جلوگیری از نفوذ رطوبت در محیط‌های مرطوب و بیرونی است.

3. استاندارد کابل مخابراتی در رنگ بندی چگونه است؟
   از ترکیب رنگ‌های اصلی (سفید، قرمز، مشکی، زرد، بنفش) و مکمل (آبی، نارنجی، سبز، قهوه‌ای، خاکستری) برای شناسایی دقیق زوج‌ها استفاده می‌شود.

4. چرا مقاومت هادی در هر کیلومتر اهمیت دارد؟
   زیرا اگر مقاومت زیاد باشد، افت ولتاژ و کیفیت انتقال داده کاهش می‌یابد. استاندارد معمول ۹.۵ اهم در کیلومتر برای کابل مسی است.

5. چه نکاتی در زمان نصب کابل باید رعایت شود؟
   رعایت شعاع خمش مناسب، دوری از منابع الکترومغناطیسی، استفاده از داکت یا کانال محافظ و انتخاب کابل مناسب با شرایط محیطی از الزامات نصب صحیح است.

جمع‌بندی استاندارد کابل مخابراتی

اگر بخواهید سیستم مخابراتی شما در طول زمان پایدار، ایمن و کم‌هزینه باشد، راهی جز انتخاب کابل مطابق استانداردهای ISIRI، IEC یا ITU ندارید. کابل‌های غیراستاندارد شاید ارزان‌تر باشند، اما باعث نویز، قطع ارتباط، خوردگی، پوسیدگی سریع و در نهایت، چند برابر شدن هزینه نگهداری خواهند شد.

در زمان خرید، برند معتبر، اطلاعات فنی دقیق روی بدنه، و نوع پوشش را بررسی کنید. هنگام نصب نیز کابل را خم نکنید، در مجاورت کابل برق نکشید، و در فضای باز از روکش مقاوم به UV استفاده کنید. رعایت همین چند اصل ساده، می‌تواند سال‌ها برای شما آرامش و عملکرد بی‌نقص به همراه داشته باشد.
